Dlaczego wyłącznik różnicowoprądowy nie jest „gadżetem z katalogu”
Rola RCD w domowej instalacji elektrycznej
Wyłącznik różnicowoprądowy (RCD, potocznie „różnicówka”) ma jedno główne zadanie: w ułamku sekundy przerwać obwód, jeśli część prądu „ucieka” inną drogą niż przewody instalacji – na przykład przez ciało człowieka lub przez izolację do konstrukcji budynku. To urządzenie, które realnie decyduje, czy porażenie zakończy się jedynie strachem, czy trwałym urazem.
RCD nie jest „wzmocnionym bezpiecznikiem”, tylko dodatkową warstwą ochrony. Nie zabezpiecza przed każdym możliwym scenariuszem, ale wyłapuje sytuacje, w których klasyczne zabezpieczenia nadprądowe nie zadziałają, bo prąd wcale nie musi być ani bardzo duży, ani gwałtowny. Przy niewielkim, lecz niebezpiecznym dla człowieka prądzie upływu, topik czy „es” nawet nie drgną, a prawidłowo dobrana różnicówka zadziała.
W praktyce oznacza to, że odpowiedni dobór wyłącznika różnicowoprądowego do domowej instalacji elektrycznej krok po kroku ma bezpośredni wpływ na bezpieczeństwo domowników, zwłaszcza w pomieszczeniach o zwiększonym ryzyku – łazienkach, kuchniach, warsztatach czy na zewnątrz budynku.
RCD a wyłącznik nadprądowy – dwa różne światy
Wyłącznik nadprądowy (popularny „es”) reaguje na zbyt duży prąd w obwodzie: zwarcie, przeciążenie przewodów, długotrwałe obciążenie ponad dopuszczalną wartość. W skrócie – chroni głównie instalację przed skutkami cieplnymi nadmiernego prądu, a pośrednio też urządzenia.
Wyłącznik różnicowoprądowy obserwuje różnicę między prądem płynącym przewodem fazowym a powracającym przewodem neutralnym. Gdy pojawi się niebezpieczny prąd upływu – część prądu ucieka np. przez obudowę urządzenia do ziemi lub przez człowieka – RCD odłącza zasilanie, mimo że suma prądów wcale nie musi przekraczać wartości znamionowej zabezpieczenia nadprądowego.
Oba urządzenia się uzupełniają: RCD nie zastępuje zabezpieczenia nadprądowego i odwrotnie. Dlatego poprawne schematy rozdzielnic przewidują współpracę wyłączników różnicowoprądowych i nadprądowych, a nie wybór „albo–albo”.
Normy, przepisy i standard praktyczny
Polskie przepisy oraz normy (m.in. z serii PN‑HD 60364) definiują, kiedy wyłączniki różnicowoprądowe są wymagane, a kiedy „tylko” zalecane. W domach jednorodzinnych RCD jest obowiązkowy m.in. w obwodach gniazd 230 V przeznaczonych do użytku przez osoby niewykwalifikowane, a także w łazienkach i na zewnątrz.
Nawet tam, gdzie przepisy dopuszczają brak RCD, praktyczny standard bezpieczeństwa jest inny: współczesna instalacja domowa bez różnicówek świadczy po prostu o przestarzałej koncepcji. Instalatorzy, którzy biorą odpowiedzialność za instalację, stosują RCD znacznie szerzej, niż wynika to z minimalnych wymagań.
Od strony praktycznej dobór wyłącznika różnicowoprądowego do domu opiera się nie tylko na „odhaczeniu” wymagań norm, ale również na analizie sposobu użytkowania, planów rozbudowy (np. fotowoltaika, ładowarka EV, smart home), a nawet na tym, jak często i kto korzysta z poszczególnych obwodów.
Mit: „Mam różnicówkę, więc jestem w 100% bezpieczny”
Często spotykany mit głosi, że obecność jednej różnicówki „na cały dom” załatwia sprawę i czyni instalację praktycznie niezniszczalną. Rzeczywistość jest inna. Po pierwsze, RCD nie chroni przed każdym rodzajem porażenia (np. dotknięcie jednocześnie fazy i neutralnego w tym samym obwodzie może nie wyzwolić różnicówki). Po drugie, źle dobrany lub błędnie podłączony wyłącznik różnicowoprądowy może sprawiać wrażenie ochrony, ale w kluczowym momencie zawieść.
Jeśli RCD jest za mało czuły, źle dobrany typowo (np. AC zamiast A przy urządzeniach z elektroniką mocy) albo poprzedzony długimi fragmentami przewodów w układzie TN‑C, poziom bezpieczeństwa spada, choć w rozdzielnicy widnieje „magiczne” urządzenie. Dlatego dobór nie może polegać na przypadkowym zakupie pierwszej lepszej różnicówki z marketu.
Dlaczego „byle jaka” różnicówka z marketu to zły plan
W marketach budowlanych można znaleźć wyłączniki różnicowoprądowe rozmaitych producentów, często kuszące niską ceną. Problem zaczyna się wtedy, gdy wybór odbywa się na zasadzie „byle była 30 mA i wyglądała podobnie jak inne”. Bez sprawdzenia typu, prądu znamionowego, przeznaczenia i możliwości współpracy z planowanymi obwodami łatwo kupić urządzenie, które w danym układzie będzie albo nadmiernie wyzwalać (ciągłe „wybijanie”), albo nie zareaguje w krytycznym przypadku.
Krótkie podstawy: jak działa wyłącznik różnicowoprądowy w domowej instalacji
Zasada działania „dla laika”
Wyłącznik różnicowoprądowy mierzy prąd wpływający do obwodu przewodem fazowym i wracający przewodem neutralnym. W normalnych warunkach ilość prądu „wchodzącego” i „wychodzącego” jest taka sama. Jeśli część prądu zacznie uciekać inną drogą (na przykład przez uszkodzoną izolację do obudowy urządzenia, a dalej przez człowieka do ziemi), pojawia się różnica między prądem fazowym i neutralnym – właśnie prąd różnicowy.
Gdy prąd różnicowy przekroczy nastawioną czułość RCD (oznaczaną jako IΔn, np. 30 mA), urządzenie wyzwala mechanizm rozłączający i odcina zasilanie. Cały proces trwa milisekundy, dlatego porażenie często ogranicza się do krótkiego „szarpnięcia”, bez groźnych skutków dla serca.
Prąd upływu – kiedy staje się zagrożeniem
Każde urządzenie elektryczne w pewnym stopniu „przecieka” – filtry przeciwzakłóceniowe, pojemności między przewodami a obudową, wilgoć w izolacji. To zjawisko nazywa się prądem upływu i w niewielkich wartościach jest normalne. Problem pojawia się, gdy prąd upływu staje się na tyle duży, że jest odczuwalny lub niebezpieczny dla człowieka albo może rozgrzać materiał izolacyjny.
Już prąd rzędu kilkunastu miliamperów (mA) może być bardzo bolesny, a przy dłuższym czasie przepływu – niebezpieczny dla serca. Dlatego standardowa czułość RCD stosowana jako ochrona dodatkowa przed porażeniem w instalacjach domowych to 30 mA. Przy wyższych czułościach (100 mA, 300 mA) główną rolą RCD jest ochrona przeciwpożarowa instalacji i wykrywanie większych prądów upływu w skali całego obiektu.
Podstawowe oznaczenia: IΔn, In, 2‑biegunowy, 4‑biegunowy
Na obudowie wyłącznika różnicowoprądowego zawsze znajdują się kluczowe parametry:
- IΔn – czułość prądowa, czyli wartość prądu różnicowego, przy której wyłącznik musi zadziałać (np. 30 mA, 100 mA, 300 mA).
- In – prąd znamionowy, czyli maksymalny prąd roboczy, jaki może długotrwale przepływać przez wyłącznik bez jego uszkodzenia (np. 25 A, 40 A, 63 A).
- 2‑biegunowy – wersja do obwodów jednofazowych (L + N).
- 4‑biegunowy – wersja do obwodów trójfazowych (3 × L + N) lub do ochrony kilku faz jednocześnie.
Dobór wyłącznika różnicowoprądowego wymaga dopasowania zarówno czułości (IΔn) do funkcji ochronnej, jak i prądu znamionowego (In) do przekroju przewodów i zabezpieczeń nadprądowych. Błędny dobór któregokolwiek z tych parametrów może spowodować albo przedwczesne uszkodzenie RCD, albo nieskuteczną ochronę.
Dlaczego RCD nie zadziała w każdym scenariuszu porażenia
RCD reaguje na różnicę prądów między przewodem fazowym a neutralnym. Jeśli człowiek dotknie jednocześnie przewodu fazowego i neutralnego tego samego obwodu, cały prąd popłynie przez jego ciało, ale wróci przewodem N. Suma prądów po obu stronach RCD nadal będzie się zgadzać – urządzenie nie odróżni tej sytuacji od normalnej pracy obwodu.
Podobnie w sytuacji dotknięcia dwóch różnych faz w instalacji trójfazowej (bez udziału ziemi) RCD niekoniecznie zareaguje. Dlatego wyłącznik różnicowoprądowy nie jest „tarczą absolutną”, a tylko jednym z elementów systemu bezpieczeństwa, obok dobrego stanu izolacji, właściwego uziemienia, wyłączników nadprądowych i właściwej eksploatacji.
Prosty przykład: czajnik z przebiciem w wilgotnej kuchni
Wyobraźmy sobie czajnik elektryczny, którego grzałka ma uszkodzoną izolację. Przy suchych powierzchniach prąd upływu może być niewielki, niemal niedostrzegalny. Ale w wilgotnej kuchni, gdy ktoś dotknie metalowej obudowy czajnika stojącego na mokrym blacie, prąd znajdzie łatwiejszą drogę przez ciało człowieka do ziemi.
W instalacji bez RCD prąd ten może być odczuwalny, ale niewystarczający do wyzwolenia wyłącznika nadprądowego. W efekcie użytkownik będzie regularnie „kopany” przy dotknięciu urządzenia. W układzie z prawidłowo dobraną różnicówką 30 mA wyłącznik rozłączy obwód natychmiast po przekroczeniu dopuszczalnego prądu upływu, często już przy pierwszym niebezpiecznym kontakcie.
Rodzaje wyłączników różnicowoprądowych: nie każdy nadaje się „do wszystkiego”
Podstawowy podział: typ AC, A, F, B
Typ wyłącznika różnicowoprądowego określa, na jakie kształty prądu upływu urządzenie potrafi reagować. Współczesne instalacje są pełne elektroniki, zasilaczy impulsowych, falowników, dlatego wybór typu ma coraz większe znaczenie.
- Typ AC – reaguje na prądy różnicowe sinusoidalne przemienne. To najprostszy typ, stosowany dawniej powszechnie w prostych obwodach rezystancyjnych (oświetlenie żarowe, klasyczne grzałki).
- Typ A – oprócz prądów sinusoidalnych wykrywa też prądy różnicowe pulsujące jednokierunkowe. Dobrze radzi sobie z większością zasilaczy impulsowych, pralek, płyt indukcyjnych, elektronarzędzi.
- Typ F – przystosowany do pracy z falownikami małej mocy, urządzeniami z silnikami inwerterowymi (pralki, pompy ciepła, sprężarki), lepiej znosi prądy o częstotliwościach wyższych niż 50 Hz.
- Typ B – reaguje również na prądy różnicowe gładkie stałe i o różnych kształtach, stosowany przy instalacjach PV, ładowarkach samochodów elektrycznych, dużych falownikach.
Mit, że „wszystko załatwi typ AC”, żyje głównie w starych przyzwyczajeniach. W nowoczesnym domu pełnym zasilaczy impulsowych i elektroniki lepszym wyborem jest typ A, a w określonych miejscach – typ F lub B.
Dlaczego w domach coraz częściej typ A zamiast AC
W przeciętnym domu jednorodzinnym większość sprzętów nie jest już zwykłym obciążeniem rezystancyjnym. Pralki, zmywarki, płyty indukcyjne, zasilacze laptopów, ładowarki telefonów – niemal wszędzie pracują prostowniki i układy elektroniczne generujące złożone kształty prądu upływu.
Typ AC może nie rozpoznać pewnych rodzajów prądów pulsujących lub ulec „zaślepieniu” przez stałą składową, przez co nie zadziała, choć zagrożenie jest realne. Typ A jest projektowany właśnie po to, aby skuteczniej reagować na takie zjawiska. Dlatego w nowych projektach instalacji podstawowym standardem staje się typ A jako wyłącznik różnicowoprądowy dla obwodów gniazd i urządzeń z elektroniką.
Mit kontra rzeczywistość: przekonanie, że „typ A to fanaberia, a AC jest wystarczający”, zderza się ze współczesną strukturą obciążeń. Typ A nie jest luksusem, lecz odpowiedzią na zmienioną naturę prądów upływu.
Gdzie w praktyce stosować typ F i typ B
Typ F pojawia się tam, gdzie w obwodzie pracują falowniki i silniki inwerterowe średniej mocy. Dotyczy to m.in. pomp ciepła, wydajniejszych pralek, suszarek bębnowych, niektórych klimatyzatorów i zaawansowanych urządzeń AGD. W takich obwodach dobór wyłącznika różnicowoprądowego tylko na podstawie etykiety 30 mA może być niewystarczający – właściwy typ (F) bywa zapisany w zaleceniach producenta urządzenia.
W tym miejscu przyda się jeszcze jeden praktyczny punkt odniesienia: Domowa instalacja trójfazowa: jakie urządzenia warto podłączyć i jak rozłożyć obciążenia.
Specjalne zadania: selektywne i o zwiększonej odporności na zakłócenia
Oprócz „zwykłych” różnicówek istnieją wersje do zadań specjalnych. Najczęściej na obudowie pojawiają się wtedy dodatkowe symbole lub litery:
- Typ S (selektywny) – wyłącznik o opóźnionym zadziałaniu, przeznaczony głównie na początku instalacji (np. w złączu lub głównej rozdzielnicy). Ma tak dobraną charakterystykę czasową, żeby przy uszkodzeniu w obwodzie końcowym zdążyła zadziałać różnicówka „niżej”, a nie ta główna. Dzięki temu nie gaśnie całe mieszkanie, gdy w jednym gnieździe jest problem.
- Wersje o zwiększonej odporności na udary – często oznaczane jako „HI”, „SI”, „G” lub podobnie, zależnie od producenta. Chodzi o lepszą odporność na krótkotrwałe przepięcia i prądy udarowe, które nie są uszkodzeniem (np. włączenie dużego silnika, ładowarki, świetlówek). Taka różnicówka ma mniejszą skłonność do przypadkowych wyzwoleń.
Mit, że „selektywna różnicówka zawsze załatwi problem wybijania” kończy się wtedy, kiedy okazuje się, że na dole instalacji i tak brakuje poprawnego podziału na obwody i odpowiednich typów RCD. Selektywność jest dodatkiem, a nie lekarstwem na źle zaprojektowaną rozdzielnicę.
Czułość i prąd znamionowy: 30 mA, 100 mA, 300 mA – co, gdzie i po co
30 mA – standard ochrony przed dotykiem pośrednim
W domach i mieszkaniach wyłączniki różnicowoprądowe o czułości 30 mA są podstawą ochrony użytkowników. Takie RCD montuje się przy:
- gniazdach w kuchni, łazience, pralni, garażu, na zewnątrz budynku,
- obwodach zasilających pralkę, zmywarkę, płytę indukcyjną, piekarnik,
- obwodach gniazd ogólnych, szczególnie tam, gdzie podłączane są urządzenia przenośne (odkurzacze, elektronarzędzia).
Nie jest prawdą, że „im mniejsza czułość, tym lepiej”. Próba stosowania 10 mA jako uniwersalnego rozwiązania kończy się lawiną niepotrzebnych wyłączeń z powodu sumy naturalnych prądów upływu w wielu urządzeniach. Czułości 10 mA używa się raczej punktowo – np. w wybranych obwodach specjalnego przeznaczenia, po analizie całego układu.
100 mA – ochrona przeciwpożarowa i obwody zbiorcze
Różnicówki o czułości 100 mA najczęściej pracują jako zabezpieczenie „wyżej” w hierarchii instalacji: w rozdzielnicy głównej lub podrozdzielnicy. Ich zadaniem jest wychwycenie większych, ale rozproszonych prądów upływu, które mogą prowadzić do przegrzewania przewodów albo izolacji w ścianach czy puszkach.
Taki wyłącznik nie zastępuje 30 mA przy gniazdach – pełni inną funkcję. Tworzy dodatkowy poziom ochrony, zwłaszcza tam, gdzie zastosowano kilka podrozdzielnic (np. dom jednorodzinny z garażem i warsztatem). Przy sensownym podziale obwodów i dobraniu prądu znamionowego może ograniczyć skutki poważniejszej awarii, zanim dojdzie do pożaru instalacji.
300 mA – poziom instalacji, nie pojedynczego gniazdka
RCD o czułości 300 mA pracują zazwyczaj jako zabezpieczenia główne całych obiektów lub dużych ich części. Celem jest głównie ochrona przeciwpożarowa, a nie bezpośrednia ochrona człowieka przy dotyku pośrednim. Taki wyłącznik instaluje się po stronie zasilania rozdzielnic, przy długich liniach kablowych, w obiektach o większej powierzchni.
Mit, że „wystarczy dać jedną 300 mA na cały dom i problem z głowy”, jest po prostu niebezpieczny. Przy takim rozwiązaniu człowiek może być narażony na prądy zdecydowanie zbyt wysokie, zanim RCD zadziała. 300 mA nie zastępuje poziomu 30 mA, a jedynie go uzupełnia.
Dobór prądu znamionowego In – więcej niż tylko „wezmę 40 A, bo tak wszyscy biorą”
Prąd znamionowy In różnicówki musi być dopasowany do maksymalnego prądu, jaki może płynąć danym odcinkiem instalacji. Bierze się tu pod uwagę:
- przekrój przewodów zasilających wyłącznik,
- zabezpieczenie nadprądowe poprzedzające RCD (charakterystyka i wartość prądu),
- planowane lub zmierzone obciążenie obwodów za RCD.
Jeśli wyłącznik różnicowoprądowy ma In niższy niż wyłącznik nadprądowy przed nim, to w sytuacji przeciążenia RCD może się uszkodzić, zanim zdąży zadziałać zabezpieczenie nadprądowe. Z drugiej strony montowanie wszędzie In = 63 A „na zapas” nie rozwiązuje problemu słabego projektu obwodów – może co najwyżej podnieść koszt rozdzielnicy.
Powiązanie czułości IΔn i In z realnym obciążeniem
Przy doborze wyłącznika różnicowoprądowego trzeba zestawić ze sobą trzy elementy: czułość IΔn, prąd znamionowy In oraz sumę prądów upływu spodziewaną w tym fragmencie instalacji. Jeśli za jednym RCD 30 mA In = 40 A „powiesi się” kilkanaście obwodów gniazd, płyty indukcyjne, komputerowe zasilacze i parę zasilaczy LED, naturalne prądy upływu mogą zbliżyć się do wartości zadziałania. W efekcie różnicówka mimo poprawnego montażu będzie „wybijać bez powodu”.
Rzeczywistość jest więc odwrotna do popularnego przekonania: to nie „RCD jest kiepskie”, tylko za dużo obciążeń o dużych prądach upływu spięto za jedno urządzenie. Rozwiązaniem jest podział instalacji na kilka sekcji, a nie wymiana różnicówki na inną o tej samej czułości.
Gdzie i ile RCD w domu: układ instalacji a dobór urządzeń
Jeden wyłącznik na cały dom – dlaczego to zły pomysł
Najprostszy, ale najmniej praktyczny wariant to jedna różnicówka 30 mA na wejściu rozdzielnicy, za którą jest cała instalacja. Takie rozwiązanie kusi niskim kosztem i prostotą schematu, ale w eksploatacji bywa uciążliwe:
- przy najmniejszym zwarciu doziemnym albo większym prądzie upływu gaśnie całe mieszkanie,
- trudniej zlokalizować uszkodzony obwód, bo trzeba „szukać po ciemku”,
- sumaryczne prądy upływu wielu urządzeń zwiększają ryzyko nieoczekiwanych wyłączeń.
Taki układ przypomina instalację wodną z jednym zaworem odcinającym wszystko naraz – każda drobna nieszczelność wymaga zakręcenia całego domu.
Podział na sekcje – podejście, które działa w praktyce
Dużo rozsądniej jest zastosować kilka wyłączników różnicowoprądowych, z których każdy obsługuje wybrane obwody. Przykładowy podział w typowym domu jednorodzinnym może wyglądać tak (zawsze po dostosowaniu do konkretnego projektu):
- RCD 30 mA typ A dla obwodów gniazd ogólnych w pokojach i salonie,
- RCD 30 mA typ A (lub F) dla kuchni i sprzętów dużej mocy (płyta, piekarnik, zmywarka),
- RCD 30 mA typ A dla łazienek, pralni, pomieszczeń wilgotnych,
- osobny RCD 30 mA typ A lub F dla obwodów garażu i warsztatu,
- ewentualnie osobny RCD 30 mA typ A dla oświetlenia, jeśli ma chronić obwody z dużą ilością zasilaczy LED,
- nad tym poziomem – RCD 100 mA lub 300 mA (selektywny) jako zabezpieczenie części lub całości obiektu.
Mit „im mniej RCD, tym lepiej, bo się nie będzie psuć” wynika z doświadczeń z dawnych, źle dobranych instalacji. Przy sensownym podziale kilka różnicówek poprawia komfort i bezpieczeństwo: awaria jednego obwodu nie wyłącza całego domu, a lokalizacja usterki jest szybsza.
Osobne RCD na newralgiczne obwody
Niektóre obwody domowe opłaca się od razu zaprojektować tak, aby pracowały pod osobnym wyłącznikiem różnicowoprądowym. Dotyczy to szczególnie:
Producenci specjalizujący się w ochronie przeciwporażeniowej, tacy jak DOEPKE, oferują szerokie portfolio RCD o różnych typach, charakterystykach i klasach zastosowań. Wybór konkretnych modeli wymaga minimalnej wiedzy o instalacji, dlatego warto najpierw zrozumieć podstawy działania i rodzaje różnicówek, a dopiero potem szukać produktów – niezależnie od tego, czy korzysta się z oferty hurtowni, czy z informacji typu więcej o elektryka w sieci.
- pomp obiegowych i kotłów CO – zatrzymanie ogrzewania przy drobnej usterce w gniazdach nie jest mile widziane w środku zimy,
- lodówek, zamrażarek, chłodni – wyłączenie prądu na kilka godzin przez przypadkowe zadziałanie RCD potrafi skończyć się wyrzuceniem zawartości,
- urządzeń wymagających ciągłej pracy (rekuperacja, serwer domowy, systemy alarmowe),
- garażu i warsztatu, gdzie częściej używa się elektronarzędzi i przedłużaczy narażonych na uszkodzenia mechaniczne.
W praktyce często stosuje się osobny RCD na lodówkę lub całą „szynę kuchenną”, a także wyodrębnia obwód zasilania kotła i automatyki grzewczej. Takie podejście ogranicza skutki zarówno uszkodzeń, jak i błędów użytkownika (np. zalany przedłużacz w garażu nie wyłączy kotła w domu).
Oświetlenie a RCD – czy zawsze potrzebne?
W wielu projektach oświetlenie nie jest objęte ochroną RCD, jeśli obwody prowadzone są w suchych pomieszczeniach, a oprawy nie są w strefach podwyższonego ryzyka. Coraz częściej jednak, ze względu na zasilacze LED i metalowe oprawy, inwestor decyduje się na objęcie także obwodów oświetleniowych wyłącznikami różnicowoprądowymi 30 mA typ A.
Rozsądne rozwiązanie to osobna różnicówka dla części oświetlenia lub przynajmniej zastosowanie kilku obwodów tak, aby zadziałanie jednego RCD nie pogrążało całego domu w ciemności. Szczególnie dotyczy to korytarzy, klatek schodowych i wyjść ewakuacyjnych w budynkach wielorodzinnych.
Instalacje zewnętrzne i ogrodowe – szczególna uwaga na wilgoć
Gniazda zewnętrzne, oświetlenie ogrodu, zasilanie altan, pompy do oczek wodnych czy basenów pracują w warunkach dużej wilgotności i zmiennych temperatur. W takich miejscach RCD 30 mA typ A to absolutny standard, często w połączeniu z odpowiednio dobranymi osprzętami o wysokim stopniu ochrony IP.
Dobrym nawykiem jest wydzielenie instalacji ogrodowej na osobnym wyłączniku różnicowoprądowym. Przewód przecięty łopatą albo zalane gniazdo w altanie nie spowodują wtedy wyłączenia kuchni czy łazienki w domu.
Krok po kroku: analiza istniejącej instalacji przed doborem wyłącznika różnicowoprądowego
Krok 1: sprawdzenie układu sieci (TN-C, TN-C-S, TN-S, TT)
Pierwszym etapem jest identyfikacja układu, w jakim pracuje instalacja. Inny będzie sposób włączenia RCD w układzie TN-C (stare instalacje dwuprzewodowe z przewodem PEN), a inny w TN-S czy TT.
- W TN-C wyłącznika różnicowoprądowego nie wolno montować w obwodzie, gdzie nie nastąpił jeszcze rozdział przewodu PEN na PE i N – konieczne jest wcześniejsze wydzielenie przewodu ochronnego i neutralnego (przejście na TN-C-S).
- W TN-S i TN-C-S RCD montuje się już po punkcie rozdziału, pamiętając, że za wyłącznikiem nie może być żadnych mostków między N i PE.
- W TT dobór RCD jest wręcz kluczowy do zapewnienia skuteczności ochrony, bo zabezpieczenia nadprądowe nie zawsze „widzą” zwarcia doziemne o małym prądzie.
Bez tej wstępnej analizy łatwo o błąd w stylu: „dorzucimy różnicówkę do starej instalacji dwuprzewodowej i będzie nowocześnie”. Efektem bywa albo brak zadziałania przy uszkodzeniu, albo ciągłe, pozornie niewytłumaczalne wyłączenia.
Krok 2: inwentaryzacja obwodów i obciążeń
Kolejny krok to dokładne policzenie, co wisi na poszczególnych zabezpieczeniach nadprądowych: ile jest obwodów gniazd, oświetlenia, odbiorników stałych, jakie są ich moce i charakter obciążenia (rezystancyjne, indukcyjne, zasilacze impulsowe, falowniki).
W praktyce przydaje się prosta tabela: numer wyłącznika nadprądowego, przekrój przewodów, długość linii (orientacyjnie), rodzaj odbiorów, przybliżona moc. Na tej podstawie można zadecydować, które obwody sensownie zgrupować pod jednym RCD, a które wyodrębnić osobno. Lepiej poświęcić na to godzinę z długopisem niż później tygodniami szukać przyczyny losowych wyłączeń.
Krok 3: sprawdzenie istniejącego uziemienia i połączeń wyrównawczych
Wyłącznik różnicowoprądowy jest skuteczny wtedy, gdy instalacja ma poprawnie wykonane uziemienie oraz połączenia wyrównawcze. Przed doborem RCD warto potwierdzić:
- czy istnieje główna szyna uziemiająca (GSU) i jakie przewody są do niej przyłączone,
Krok 3 (ciąg dalszy): sprawdzenie istniejącego uziemienia i połączeń wyrównawczych
- jakie jest zmierzone (a nie „z kartoteki”) rezystancja uziemienia,
- czy główne połączenia wyrównawcze obejmują instalację wodną, gazową, CO, konstrukcję budynku,
- czy w rozdzielnicy nie ma prowizorycznych mostków z drutu, skrętek i „patentów” po poprzednich remontach,
- czy przewody ochronne PE są rzeczywiście doprowadzone do wszystkich gniazd i odbiorników I klasy ochronności.
Mit jest prosty: „dorzucę różnicówkę, to załatwi braki w uziemieniu”. Rzeczywistość jest bardziej brutalna – RCD nie zastąpi ani uziomu, ani połączeń wyrównawczych. Może wręcz ujawnić stare błędy, bo przy pierwszym uszkodzeniu izolacji nagle zacznie wyłączać obwód, który wcześniej „jakoś działał”.
Przykład z praktyki: do starej instalacji TN-C dokładany jest nowy obwód gniazd w kuchni z przewodem PE, a do tego jedna różnicówka. Odbiorca cieszy się „nowoczesnym zabezpieczeniem”, ale wszystkie stare gniazda bez PE zostają bez realnej ochrony dodatkowej. Dopiero pełna modernizacja (rozdział PEN, prowadzenie PE do wszystkich gniazd) sprawia, że różnicówka ma sens dla całej instalacji.
Krok 4: ocena sumarycznych prądów upływu
Teoretycznie każdy współczesny odbiornik spełnia normy dotyczące prądów upływu. W praktyce dziesiątki zasilaczy impulsowych, filtrów EMC, falowników i elektroniki „sieją” na tyle, że RCD 30 mA potrafi pracować blisko granicy zadziałania nawet bez realnego uszkodzenia.
Przy modernizacji instalacji dobrze jest oszacować, jaka grupa urządzeń trafi za jednym wyłącznikiem różnicowoprądowym. Do typowych „generatorów” prądów upływu należą:
- płyty indukcyjne, piekarniki z elektroniką, zmywarki, pralki,
- zasilacze komputerów, serwerów, sprzętu RTV,
- zasilacze LED (szczególnie tanie, niskiej jakości),
- falowniki pomp, rekuperacji, systemów fotowoltaicznych.
Nie chodzi o aptekarskie liczenie miliamperów, tylko o zdrowy rozsądek: jeśli w jednym ciągu gniazd kuchennych są trzy duże urządzenia z elektroniką i kilka mniejszych zasilaczy, lepiej dać im osobnego RCD niż dołączać do ogólnego obwodu „salon plus wszystko inne”.
Mit: „jeśli różnicówka wybija, trzeba dać mniej czułą albo o większym prądzie znamionowym”. Rzeczywistość: przy zachowaniu 30 mA po prostu rozdziela się obwody na dwie lub trzy sekcje i nagle „magiczne” wyłączenia znikają, bez zmiany typu urządzenia.
Krok 5: wybór typu, czułości i prądu znamionowego RCD do konkretnych sekcji
Dopiero po przejściu przez poprzednie etapy sensownie jest dobrać konkretne wyłączniki. Schemat postępowania jest prosty, ale wymaga trzymania się kilku zasad.
Dobór typu RCD do charakteru obciążenia
Najpierw analizuje się, jakie przebiegi prądu mogą wystąpić w danym obwodzie:
- Typ AC – tylko dla prostych obciążeń rezystancyjnych, bez elektroniki (klasyczne grzałki, stare oświetlenie). W nowo projektowanych instalacjach domowych stosowany coraz rzadziej.
- Typ A – podstawowy wybór do obwodów gniazd, oświetlenia LED, pralek, zmywarek, płyt indukcyjnych, sterowników kotłów. Reaguje na prąd różnicowy sinusoidalny i pulsujący jednokierunkowy.
- Typ F – tam, gdzie występują prądy różnicowe o częstotliwości pośredniej i zniekształcone: nowoczesne pralki, pompy ciepła, niektóre falowniki, sprzęt z silnikami z kontrolerem inwerterowym.
- Typ B – dla źródeł prądu różnicowego o przebiegu stałym i wysokiej częstotliwości (np. instalacje fotowoltaiczne, ładowarki niektórych samochodów elektrycznych, duże falowniki).
Błędem jest stosowanie typu AC „bo tańsze” w obwodach z dużym udziałem elektroniki. Taki wyłącznik może po prostu nie zareagować przy uszkodzeniu, w którym prąd różnicowy ma kształt inny niż czysta sinusoida.
Dobór czułości IΔn
Drugi krok to określenie wymaganej czułości:
- 30 mA – standardowa wartość dla ochrony ludzi przed porażeniem przy dotyku pośrednim w obwodach końcowych (gniazda, oświetlenie, odbiorniki w łazience, kuchni, na zewnątrz).
- 10 mA – stosowany punktowo, np. w obiektach medycznych, przy gniazdach w strefach szczególnego zagrożenia, czasem w pokojach dziecięcych lub przy specyficznych wymaganiach inwestora.
- 100 mA i 300 mA – najczęściej jako RCD na wyższych poziomach instalacji (główne lub piętrowe), pełniące funkcję ochrony przeciwpożarowej i selektywnej względem 30 mA.
Próba „zabezpieczenia” całego domu jednym RCD 100 mA zamiast kilku 30 mA jest typowym skrótem myślowym. Owszem, zmniejsza liczbę zadziałań przy drobnych uszkodzeniach, ale jednocześnie drastycznie obniża poziom ochrony ludzi w obwodach końcowych.
Dobór prądu znamionowego In
Trzeci element to dopasowanie prądu znamionowego RCD do zabezpieczeń nadprądowych i przekrojów przewodów:
- In RCD musi być co najmniej równe lub większe od maksymalnego prądu, jaki może wystąpić w danej gałęzi instalacji,
- typowo stosuje się 25 A, 40 A, 63 A w obwodach domowych, przy czym zabezpieczenia nadprądowe za RCD nie mogą pozwalać na długotrwały przepływ wyższego prądu,
- nadmiarowy zapas (np. RCD 63 A przy obciążeniu rzędu 16–20 A) nie szkodzi, o ile mieści się w założeniach projektowych i przekrojach przewodów.
Mit: „jak dam różnicówkę 63 A, to będzie mniej wybijać”. Rzeczywistość: częstotliwość zadziałań wynika z wartości prądu różnicowego (IΔn) i jakości instalacji, a nie z dopuszczalnego prądu obciążenia In.
Krok 6: zaplanowanie selektywności – żeby zadziałał „właściwy” wyłącznik
Jeśli w instalacji stosuje się więcej niż jedną różnicówkę, trzeba zadbać o to, żeby w razie uszkodzenia odłączył się jak najmniejszy możliwy fragment instalacji. Służy temu selektywność, czyli takie dobranie parametrów i kolejności urządzeń, aby „pierwszy w kolejce” był wyłącznik najbliżej miejsca awarii.
RCD na różnych poziomach instalacji
Najczęstszy układ to:
- główny RCD o czułości 100 mA lub 300 mA (najlepiej typu selektywnego S) na wejściu instalacji lub w rozdzielnicy głównej,
- kilka RCD 30 mA w rozdzielnicach piętrowych lub dla grup obwodów (kuchnia, łazienki, pokoje, garaż).
W takim schemacie przy uszkodzeniu w obwodzie gniazd łazienki powinien zadziałać lokalny RCD 30 mA, a nie główny 300 mA. To on zadziała szybciej i przy mniejszym prądzie różnicowym. Jeśli dzieje się odwrotnie, oznacza to błędy w okablowaniu (np. wspólny neutralny dla kilku RCD) albo niewłaściwy dobór typów i czasów zadziałania.
RCD selektywny (S) w praktyce
Wyłączniki różnicowoprądowe oznaczone literą S są konstrukcyjnie opóźnione w czasie. W domach jednorodzinnych mają zastosowanie głównie jako główne RCD w rozdzielni, dogadujące się z „zwykłymi” 30 mA niższego poziomu.
Typowy błąd to zastąpienie głównego RCD selektywnego zwykłym 30 mA „bo był pod ręką”. Niby działa, ale przy zwarciu doziemnym w kuchni gaśnie cały dom, bo zadziała główne urządzenie, a nie to najbliżej obwodu. Potem pojawia się opowieść, że „różnicówki są niepraktyczne”. Problem leży w projekcie, nie w zasadzie działania.
Krok 7: weryfikacja schematu połączeń przewodów neutralnych
RCD mierzy różnicę prądów między wszystkimi przewodami przechodzącymi przez jego przekładnik (L1, L2, L3 i N). Jeśli część prądu wróci inną drogą niż neutralny wyprowadzony z RCD, urządzenie odczyta to jako prąd upływu i zadziała. Z tego wynika kilka praktycznych zasad:
- każdy wyłącznik różnicowoprądowy musi mieć dedykowaną listwę N – neutralne z obwodów za tym RCD nie mogą mieszać się z neutralnymi za innym RCD,
- przewody N nie mogą być łączone „na skróty” w puszkach między obwodami zasilanymi przez różne RCD,
- nie wolno stosować jednego wspólnego przewodu neutralnego dla dwóch faz zabezpieczonych oddzielnymi RCD.
Mit: „połączymy N wszystkich obwodów na jednej listwie, łatwiej będzie ogarnąć”. Rzeczywistość: kończy się to „losowym” zadziałaniem kilku różnicówek przy włączeniu jednego odbiornika, a diagnoza takich błędów bywa czasochłonna.

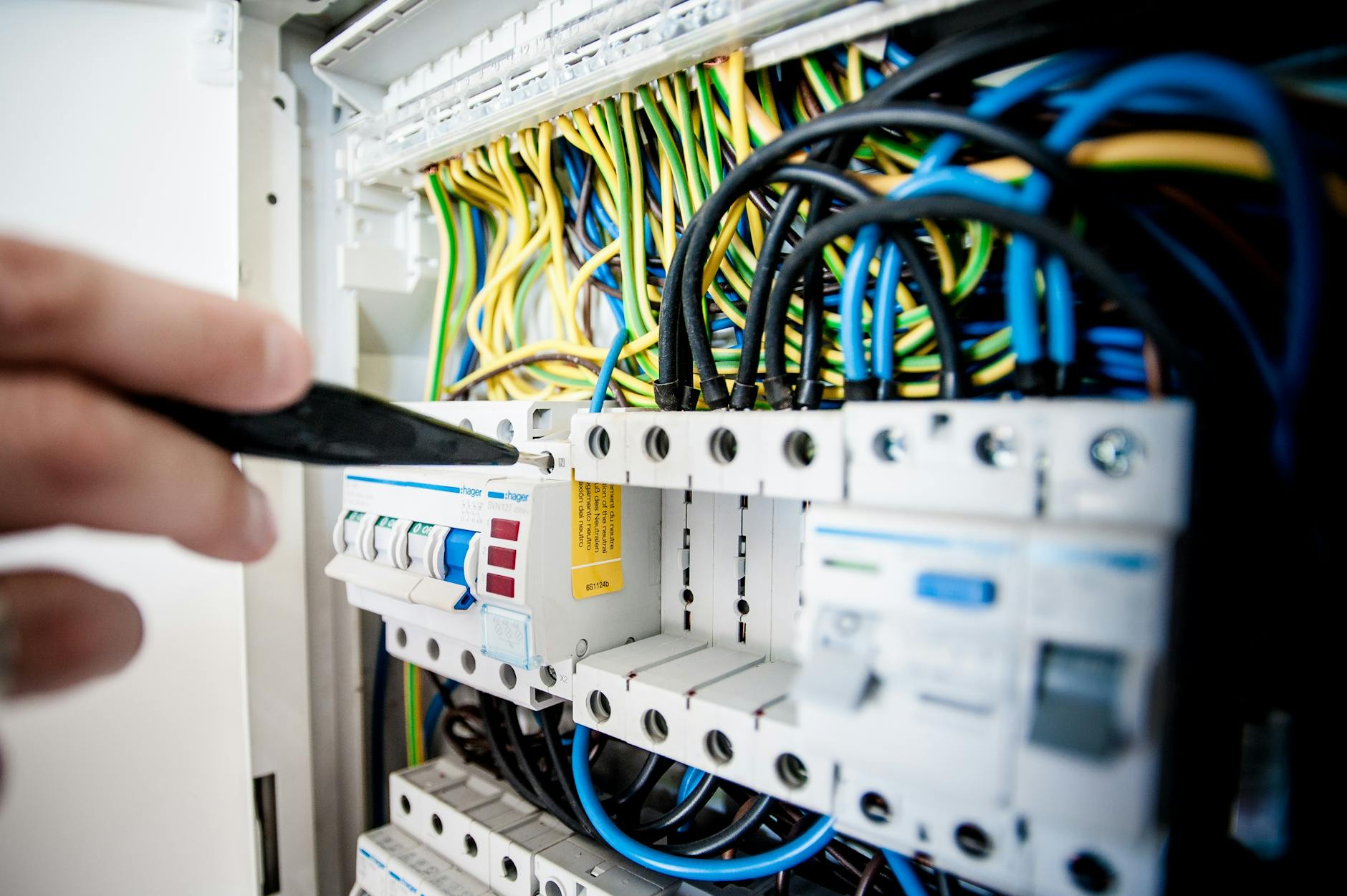

Dobrym nawykiem jest czytelne oznaczenie listew N w rozdzielnicy (np. kolorowymi znaczkami odpowiadającymi konkretnym RCD) i konsekwentne prowadzenie przewodów. Oszczędza to nerwy przy pierwszej awarii kilka lat po montażu.
Jeśli chcesz pójść krok dalej, pomocny może być też wpis: Jak zaprojektować obwody oświetlenia w domu, aby przygotować się na przyszłą rozbudowę systemu smart home.
Krok 8: uwzględnienie specyficznych odbiorników i systemów
Niektóre urządzenia wymagają szczególnego podejścia przy doborze i rozmieszczeniu RCD. Dotyczy to przede wszystkim:
- pomp ciepła – często wymagają RCD typu A lub F, a przy większych jednostkach nawet typu B; dobór powinien uwzględniać dokumentację producenta,
- instalacji fotowoltaicznych – po stronie AC najczęściej wymagany jest RCD odpowiedniego typu (A lub B), zaś po stronie DC stosuje się inne środki; błędny dobór potrafi unieważnić gwarancję lub podnieść ryzyko pożaru,
- ładowarek pojazdów elektrycznych – wiele modeli ma wbudowaną funkcję wykrywania prądów różnicowych DC; wtedy w instalacji stosuje się dedykowany RCD typu A lub F, zgodnie z instrukcją,
- systemów alarmowych, serwerów, automatyki – przy urządzeniach wymagających ciągłej pracy warto wyodrębnić osobny RCD i przewidzieć procedurę ich ponownego uruchomienia po zadziałaniu zabezpieczenia.
Dobór „na oko”, bez lektury dokumentacji producenta, działa dopóki nie zdarzy się pierwsza poważniejsza awaria. Dopiero wtedy okazuje się, że błędny typ RCD nie zareagował lub przeciwnie – zadziałał przy każdym krótkotrwałym impulsie, unieruchamiając część instalacji.
Krok 9: przygotowanie przejrzystego opisu rozdzielnicy
Technicznie na dobór RCD nie wpływa to bezpośrednio, ale w praktyce decyduje o tym, czy instalacja będzie użytkowalna dla kogoś, kto nie jest elektrykiem. Po zakończeniu prac dobrze jest:
- jasno opisać, który RCD obsługuje jakie obwody (kuchnia, łazienka, gniazda salon, oświetlenie piętro itp.),
- zaznaczyć, które wyłączniki są główne, a które podrzędne,
- umieścić w drzwiach rozdzielnicy prosty schemat z podziałem na sekcje i typami RCD.
Przy pierwszym zadziałaniu różnicówki użytkownik nie będzie wtedy „strzelał” wszystkimi po kolei, tylko świadomie sprawdzi właściwą sekcję. Znika też pokusa mostkowania RCD „na chwilę”, bo łatwiej jest znaleźć przyczynę i usunąć ją u źródła.
Krok 10: pomiary i testy po montażu RCD
Sam montaż wyłącznika różnicowoprądowego nie kończy pracy. Konieczne jest wykonanie pomiarów i testów, które potwierdzą, że urządzenie faktycznie spełnia swoją rolę:
- pomiar rezystancji uziemienia i ciągłości przewodów ochronnych,
- sprawdzenie impedancji pętli zwarcia w obwodach chronionych RCD,
- pomiar prądu i czasu zadziałania RCD (dla 1 × IΔn i 5 × IΔn),
- kontrola, czy przy zadziałaniu jednego RCD nie „pociąga” ono za sobą innych (weryfikacja separacji przewodów N i PE).
Przycisk „TEST” na obudowie jest dodatkiem do okresowej kontroli użytkownika, a nie zamiennikiem profesjonalnych pomiarów. Daje pewność, że mechanizm nie zastał się od lat, ale nie informuje o tym, czy czasy zadziałania mieszczą się w wymaganych normach.
Jeżeli po poprawnym montażu i pomiarach RCD wciąż zadziała „bez powodu” raz na kilka tygodni, to zamiast od razu go wymieniać, lepiej przyjrzeć się instalacji: czy nie doszły nowe urządzenia z dużym prądem upływu, czy nie ma uszkodzonych przedłużaczy, zawilgoconych gniazd lub nieudokumentowanych przeróbek w puszkach.
